| 3254370772 | DG9-24-28G-2524 | 康迈微 | 成都市 |
| 否 | 16(g) | 一年保修 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 24 | ~ | 28 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |

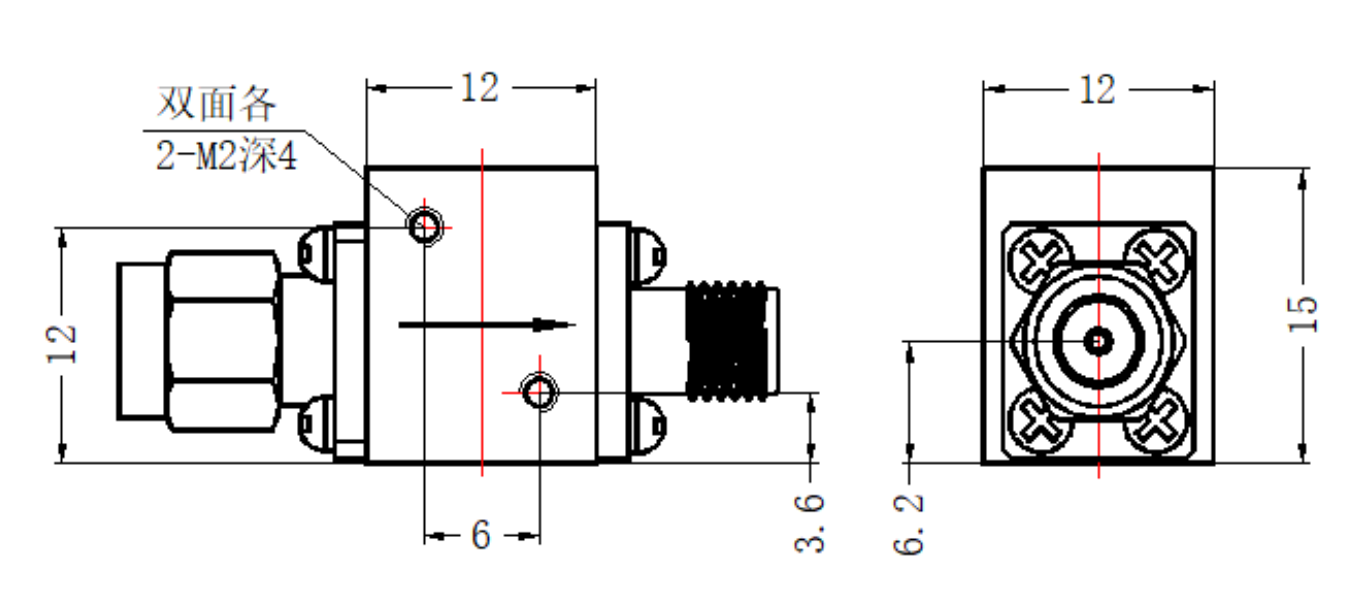

| 接口形式 | 2.92-JK |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 22 | 1.09 | -0.32 | -28.98 | 1.06 |
| 22.5 | 1.03 | -0.32 | -26.87 | 1.02 |
| 23 | 1.18 | -0.27 | -25.46 | 1.04 |
| 23.5 | 1.31 | -0.31 | -24.68 | 1.09 |
| 24 | 1.28 | -0.43 | -24.42 | 1.12 |
| 24.5 | 1.21 | -0.41 | -24.54 | 1.14 |
| 25 | 1.07 | -0.36 | -25.3 | 1.15 |
| 25.5 | 1.12 | -0.37 | -26.58 | 1.17 |
| 26 | 1.14 | -0.4 | -28.99 | 1.18 |
| 26.5 | 1.14 | -0.39 | -33.51 | 1.17 |
| 27 | 1.14 | -0.42 | -40.68 | 1.15 |
| 27.5 | 1.22 | -0.41 | -33.44 | 1.1 |
| 28 | 1.23 | -0.4 | -27.15 | 1.04 |
| 28.5 | 1.19 | -0.42 | -22.55 | 1.02 |
| 29 | 1.14 | -0.47 | -19.63 | 1.08 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
产品不可用于违法用途，违法使用造成的损失由客户承担。
